在生產中，為提升效率、降低成本，常將多個小尺寸PCB拼合成一張大板進行加工。這種方式雖可以減少加工過程中的換板次數和浪費，但對檢測精度也提出了要求：如何快速、準確地測量外形尺寸、位置度及平面翹曲度等關鍵參數，直接關系到產品質量。

檢測方案

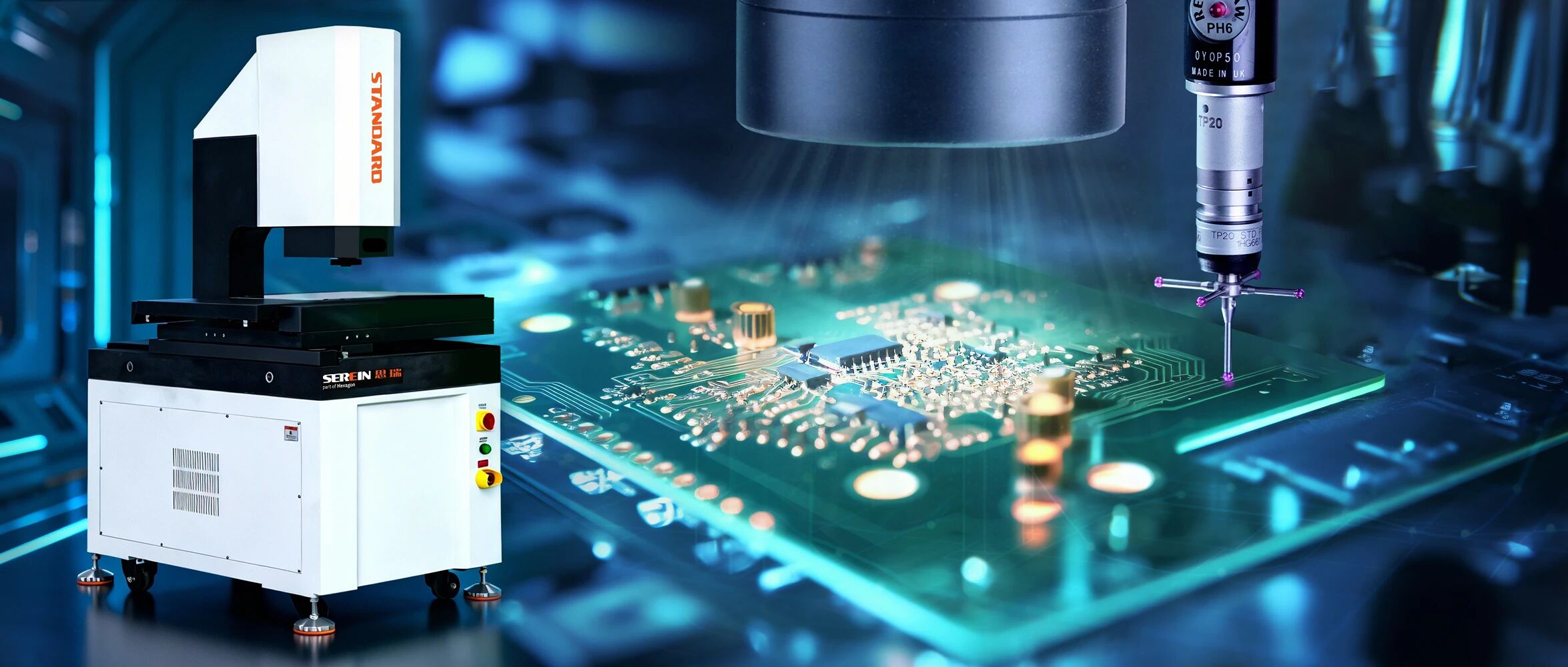

針對上述需求，思瑞測量提供了NEW STANDARD系列檢測方案，能夠?qū)崿F(xiàn)絕大部分產品的精密尺寸檢測。該方案融合高分辨率影像識別與接觸式測量技術，可快速識別拼板中的各子單元，精準測量其外形尺寸、關鍵特征位置度及平面翹曲度等參數；同時軟件可進行多種功能定制，實現檢測數據的點云分析與SPC分析。不僅滿足大批量生產的節拍要求，還能有效保障產品質量一致性，適用于電子、醫療植入器、FPC等高要求檢測領域。

檢測過程

1、將面拼板固定在玻璃臺面上。

2、建立總工件坐標系，使用面拼板的總長邊緣作為軸向。

3、建立單板子坐標系，完成單塊PCB板測量編程。

4、選中子坐標系和測量程序，嵌套添加X軸和Y軸的循環語句，輸入單片PCB板之間X、Y的偏移值，并選用總工件坐標系作為拷貝方向。

5、運行程序即可完成面拼板（6塊PCB板）的智能拷貝測量。

檢測思路

1、面拼板檢測前需提前了解單塊PCB板間的距離關系。

2、測量時需要建立工件大坐標系作為拷貝方向參考。

3、面拼板測量只需采用循環的命令，無需使用陣列功能即可完成面板中所有PCB板的測量，減少了編程步驟，大大提高了編程效率。

4、測量完成后，可以將數據導出為EXCEL或者PDF格式，可通過數據顏色或者自定義趨勢顯示文本如OK/NG，來快速識別管控尺寸是否合格。

在面拼板的高效生產模式下，檢測不應成為制約節拍的短板，而應是保障一致性的關鍵支撐。思瑞面拼板檢測方案可將復雜拼板的全尺寸檢測流程化繁為簡，在確保外形尺寸、位置度及平面翹曲度等關鍵參數精準可控的同時，顯著提升檢測效率。
